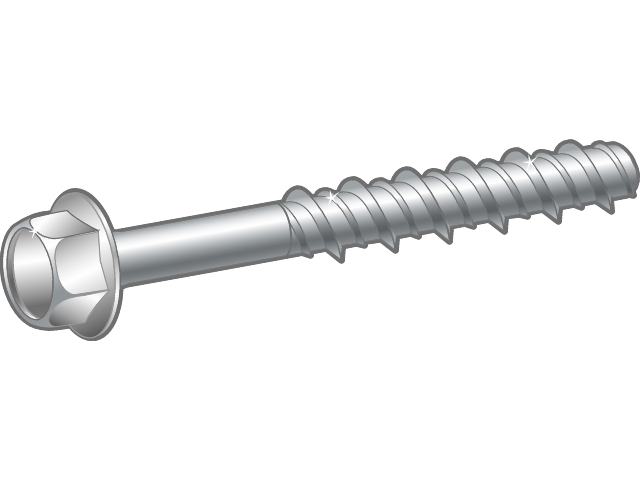

ESSVE kuuskantpea ja äärikuga betoonipolt on mõeldud kiireks ja lihtsaks kinnitamiseks betooni.
Hinnatabel
| Tootekood | Mõõdud | Saadavus | Hind | ||
|---|---|---|---|---|---|
| 1 | 7317761028918 | 12,5×65 | Algne hind oli: 1.50 €.1.35 €Current price is: 1.35 €. |
Toode on korvis.
|
|
| 2 | 7317761028710 | 10,5×110 | Algne hind oli: 0.90 €.0.81 €Current price is: 0.81 €. |
Toode on korvis.
|
|
| 3 | 7317761029212 | 12,5×120 | Algne hind oli: 1.60 €.1.44 €Current price is: 1.44 €. |
Toode on korvis.
|
- Tootekirjeldus
- Video
Tulepüsivusklass
Mõõt 7,5 mm on heaks kiidetud tulepüsivusklassis R30 koormusele 1,0 kN. Min monteerimissügavus 35 mm.
Kirjeldus
Erikarastusega polt keeratakse puuritud auku otse, ilma tüüblita. Sel on nn hi-low keere, mis lihtsustab montaaži. Polt on valmistatud karastatud terasest ja see on läikivaks tsingitud pinnatöötlusega. Kuuskantpea.
Montaaž
Montaažil on soovitatav kasutada löökkruvikeerajat või mutrikeerajat. Vt montaažijuhendit selle peatüki lõpus. NB! Betoonipolt ei vaja kinnituse kindlustamiseks eelpingemomenti. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui kinnitatava detaili paigalhoidmiseks vajalik. Tabelis näidatud pingutusmomente ei tohi ületada.
Arvutuslikud koormused ja tehnilised andmed
Arvutuste tegemiseks vastavalt Eurokoodeksile. Muudel serva- ja/või omavahelistel kaugustel ja betoonikvaliteetidel põhinevate arvutuste tegemiseks võtke ühendust meie tehnilise toega.
Montaaž
 |
|
|
|
1. Puurige auk (vajadusel ka läbi kinnitatava detaili). Puhastage puuriauk üldiselt puurimistolmust, liigutades puurvasarat 2-3 korda edasi-tagasi.
|
2. Keerake kruvi padruniga sisse. Mõõtudele 10,5 ja 16,5 mm on soovitatav kasutada mutrikeerajat.
|
3. Montaaž on valmis.
|
Spetsifikatsioon
|
Materjal
|
Teras
|
|
Pinnatöötlus
|
Läikivaks tsingitud
|
|
Korrosiooniklass
|
C1
|
Tehnilised andmed ja ESSBOXi pakendid
|
Art. nr
|
Mõõdud
dk x L mm |
D
mm |
Puuri
Ø mm |
Puurimissügavus*
min mm |
Keerme
pikkus mm |
Max detaili
paksus* mm |
Võtme-
mõõt mm |
Kogus pakendis
|
|
105342
|
10,5 × 55
|
17,5
|
8
|
55/-
|
55
|
10/-
|
13
|
50
|
|
105344
|
10,5 × 75
|
17,5
|
8
|
55/-
|
60
|
30/15
|
13
|
50
|
|
105346
|
10,5 × 90
|
17,5
|
8
|
55/70
|
60
|
45/30
|
13
|
25
|
|
105348
|
10,5 × 110
|
17,5
|
8
|
55/70
|
60
|
65/50
|
13
|
25
|
|
105350
|
10,5 × 130
|
17,5
|
8
|
55/70
|
60
|
85/70
|
13
|
25
|
|
105352
|
12,5 × 65
|
22,0
|
10
|
60/80
|
65
|
15/-
|
15
|
50
|
|
105354
|
12,5 × 85
|
22,0
|
10
|
60/80
|
70
|
35/15
|
15
|
25
|
|
105356
|
12,5 × 100
|
22,0
|
10
|
60/80
|
70
|
50/30
|
15
|
25
|
|
105358
|
12,5 × 120
|
22,0
|
10
|
60/80
|
70
|
70/50
|
15
|
25
|
|
105360
|
16,5 × 80
|
30,0
|
14
|
80/-
|
80
|
10/-
|
18
|
20
|
|
105362
|
16,5 × 115
|
30,0
|
14
|
70/90
|
80
|
55/35
|
18
|
10
|
|
* Soovitataval kinnitussügavusel betoonis
|
||||||||
Soovitatavad kinnitussügavused *)
|
Materjal
|
Ø 16,5
|
Ø 12,5
|
Ø 10,5
|
|
Betoon
|
60/80
|
50/70 mm
|
45/60 mm
|
|
*) Puurimissügavus = kinnitussügavus + min 10 mm
|
|||
Montaaž pragunemata betooni ≥C20/25
|
Mõõdud |
Mont.-
sügavus mm |
Tõmbekoormus Betoon |
Ristkoormus Betoon |
Min kaugus servast Tõmbekoormus
mm |
Min kaugus servast Ristkoormus
mm |
Min omavaheline
kaugus mm |
||
|
10,5
|
45
|
400
|
350
|
80
|
90
|
160
|
||
|
10,5
|
60
|
530
|
350
|
100
|
90
|
200
|
||
|
12,5
|
50
|
450
|
450
|
100
|
120
|
200
|
||
|
12,5
|
70
|
750
|
450
|
120
|
120
|
240
|
||
|
16,5
|
80
|
1300
|
1300
|
140
|
140
|
280
|
||
|
** Monteerimiseks on vaja 300 Nm pöördemomendiga mutrikeerajat. |
||||||||
Montaaž pragunemata betooni ≥C20/25
|
Mõõdud
mm |
Mont.-
sügavus mm |
Tõmbekoormus Betoon |
Ristkoormus Betoon |
Min kaugus servast Tõmbekoormus
mm |
Min kaugus servast Ristkoormus
mm |
Min omavaheline kaugus
mm |
|
10,5
|
45
|
5,3
|
4,6
|
80
|
90
|
160
|
|
10,5
|
60
|
7,0
|
4,6
|
100
|
90
|
200
|
|
12,5
|
50
|
5,9
|
5,7
|
100
|
120
|
200
|
|
12,5
|
70
|
9,9
|
5,7
|
120
|
120
|
240
|
|
16,5
|
80
|
17,2
|
17,2
|
140
|
140
|
280
|
