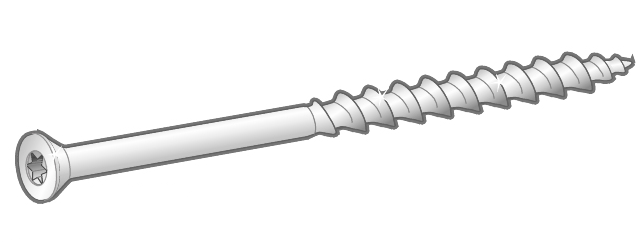

Essve kergbetooni- ehk fibokruvi.
- kruvipea: peitpea
- materjal: teras
- pinnatöötlus: CorrSeal
- korrosiooniklass: C4
| Mõõdud | 8×240 |
|---|
- Tootekirjeldus
Arvutuslikud koormused
Arvutuste tegemiseks vastavalt Eurokoodeksile.
Tulepüsivusklass
ESSVE kergbetoonikruvi on läbinud tulepüsivuskatsed meetodi SP Brand A4 118 järgi Rootsi Tehnikauuringute Instituudis, SP. Meetodi aluseks on rahvusvaheline standard ISO 834. Vt tulepüsivusklasside tabelit.
Kasutusala
ESSVE kergbetoonikruvi kasutatakse kinnitamiseks poorsetesse materjalidesse, nagu kergbetoon ja kergklinker (nimetatakse ka lecaks, ytongiks, sinibetooniks jne). Kergbetoonikruvi saab kasutada puit- ja teraskarkassi sõrestikupostide montaažiks, alustalamontaažiks, puitsisustustoodete ülespanekuks, isolatsiooni kinnitamiseks jne. Isolatsiooni montaažil võib kasutada nt ESSVE isolatsioonihoidja seibi Ø90 mm, art. nr 36122.
Kruvi klassifitseerub korrosiooniklassi C4, mis tähendab, et see toimib suurepäraselt nii sise- kui ka väliskeskkonnas.
Kirjeldus
Kergbetoonikruvi keere on disainitud poorsete materjalide jaoks nagu kergbetoon ja kergklinker. Peitpeaga kruvi on varustatud lõikavate soontega, et minimeerida ülepingutamise riski ja kergendada süvistamist puitu.
Montaaž
Kergbetoonikruvi kruvitakse otse kergbetooni/-klinkerisse, s.t mingit ettepuurimist ei ole vaja. Monteerimiseks soovitatakse momentkruvikeerajat. Kruvi ülepingutamise vältimiseks tuleb kruvikeerajal kasutada madalaid pöördeid. Ülepingutamine võib tähendada, et keere puruneb nihkel, mille tagajärjel väheneb koormustaluvus tugevasti ning tuleb teostada uus montaaž.
Praktiline kandevõime
Suuremate objektide puhul ja kui kergbetoonikruvi koormusvõimet tahetakse kasutada täies mahus, soovitame läbi viia katsetuse (tõmbeproovi). Katsetused on osa meie tehnilisest teenindusest.
Järgnevaid praktilise kandevõime väärtusi võib kasutada juhtväärtustena. Pange tähele, et poorsete ehitusmaterjalide, nagu kergklinkri ja kergbetooni puhul, varieeruvad tugevused ja omadused eri juhtudel.
Montaaž
|
|
|
|
1. Kergbetoonikruvi kruvitakse otse kergbetooni või kergklinkrisse, s.t ettepuurimist ei ole vaja. Puit: katsetage igal juhtumil eraldi, kas detaili on vaja ettepuurida või mitte. Faktorid, mis mõjutavad puitdetaili ettepuurimist on nt montaaži toimumine puiduserva lähedal, õhuke ja habras detaili, kergbetooni/kergklinkri madal kvaliteet jne. |
2. Kruvige kergbetoonikruvi sisse minimaalselt 60 mm. Sobiv on kasutada momentkruvikeerajat madalate pööretega, et vältida ülekeeramist. Ülekeeramine võib põhjustada keerme purunemise nihkel, mis omakorda põhjustab kandevõime olulise vähenemise ning tekitab vajaduse teha uus montaaž. Montaaž on valmis.
|
Spetsifikatsioon
|
Materjal
|
Teras
|
|
Pinnatöötlus
|
CorrSeal
|
|
Korrosiooniklass
|
C4
|
ESSBOX
|
Art. nr |
Mõõdud
dk × L mm |
Max detaili paksus mm
|
B
mm |
D
mm |
Otsaku
nr |
ESSBOXi
suurus |
Kogus pakendis
|
Pakendeid suurpakendis
|
Kontsept
|
|
105301
|
8,0×65 |
5
|
60
|
12
|
TX30
|
204
|
100
|
6
|
TR8X65
|
|
105303
|
8,0×90
|
30
|
60
|
12
|
TX30
|
304
|
100
|
4
|
TR8X90
|
|
105305
|
8,0×110
|
50
|
60
|
12
|
TX30
|
304
|
100
|
4
|
TR8X110
|
|
105307
|
8,0×130
|
70
|
60
|
12
|
TX30
|
204
|
50
|
6
|
TR8X130
|
|
105315
|
8,0×180
|
80
|
100
|
12
|
TX30
|
206
|
50
|
4
|
TR8X180
|
|
105317
|
8,0×200
|
100
|
100
|
12
|
TX30
|
206
|
50
|
4
|
TR8X200
|
|
105320
|
8,0×240
|
140
|
100
|
12
|
TX30
|
206
|
50
|
4
|
TR8X240
|
ESSBOX
|
Materjal/
nimetus |
Kergbetoon
kval 500 |
Kergklinker |
Kergklinker
3 MPa |
Kergklinker
5 MPa |
|||||
|
Mõõdud
mm |
Montaažisügavus
mm |
Tõmbekoormus
kg |
Ristkoormus
kg |
Tõmbekoormus
kg |
Ristkoormus
kg |
Tõmbekoormus
kg |
Ristkoormus
kg |
Tõmbekoormus
kg |
Ristkoormus
kg |
|
Kergbetoonikruvi Ø8,0
|
60
|
50
|
30
|
60
|
45
|
||||
|
Kergbetoonikruvi Ø8,0
|
100
|
80
|
30
|
100
|
45
|
||||
|
Kergbetoonikruvi Ø10,5
|
160
|
150
|
225
|
340
|
|||||
ESSBOX
|
Materjal/
nimetus |
Kergbetoon
kval 500 |
Kergklinker |
Kergklinker
3 MPa |
Kergklinker
5 MPa |
|||||
|
Mõõdud
mm |
Montaažisügavus
mm |
Tõmbekoormus
kN |
Ristkoormus
kN |
Tõmbekoormus
kN |
Ristkoormus
kN |
Tõmbekoormus
kN |
Ristkoormus
kN |
Tõmbekoormus
kN |
Ristkoormus
kN |
|
Kergbetoonikruvi Ø8,0
|
60
|
0,65
|
0,40
|
0,80
|
0,60
|
||||
|
Kergbetoonikruvi Ø8,0
|
100
|
1,0
|
0,40
|
1,3
|
0,60
|
||||
|
Kergbetoonikruvi Ø10,5
|
160
|
2,1
|
2,0
|
3,0
|
4,4
|
||||
Tulepüsivusklass – kergbetoon kval 500
|
Mõõdud
mm |
Tuletehniline klass
|
Montaažisügavus
mm |
Iseloomulik kandevõime
kN |
|
Kergbetoonikruvi Ø8,0
|
R60
|
60
|
0,25
|
|
Kergbetoonikruvi Ø8,0
|
R45
|
60
|
0,50
|
|
Kergbetoonikruvi Ø8,0
|
R90
|
80
|
0,25
|
|
Kergbetoonikruvi Ø8,0
|
R60
|
80
|
0,50
|
|
Kergbetoonikruvi Ø8,0
|
R45
|
80
|
0,75
|
|
Kergbetoonikruvi Ø8,0
|
R60
|
100
|
0,50
|
|
Kergbetoonikruvi Ø8,0
|
R45
|
100
|
1,00
|
|
Kergbetoonikruvi Ø10,5
|
R40
|
160
|
2,2
|
