Essve betoonikruvi, peitpea
Tootekood: 7317761014423
Essve betoonikruvi, peitpea
Hind: Algne hind oli: 0.94 €.0.85 €Current price is: 0.85 €.
Saadavus: Laos
Lisainfot küsi julgesti siit
Lühikirjeldus

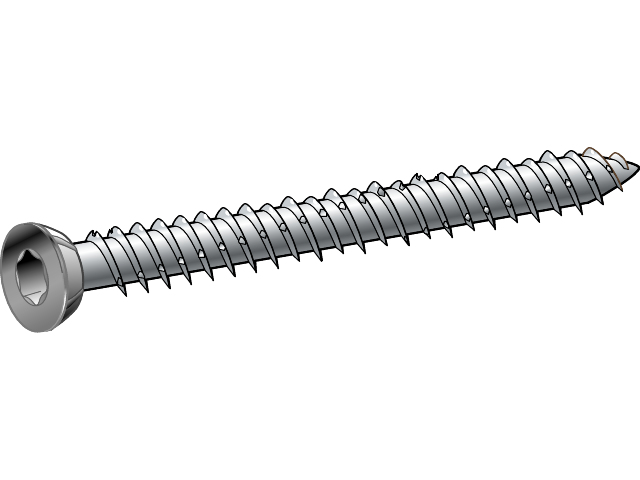

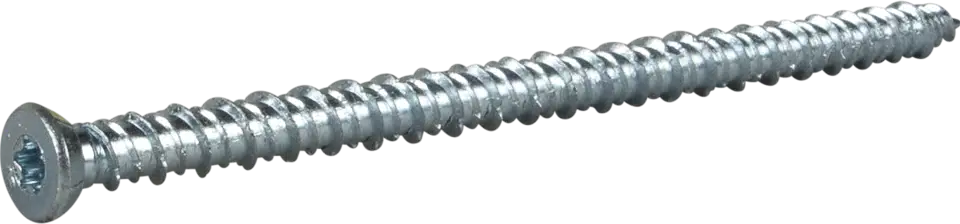

Betoonikruvi, peitpea, TX, läikivaks tsingitud.
| Mõõdud | 7,5×172 |
|---|
- Tootekirjeldus
- Video
Montaaž
 |
 |
 |
|
1. Puurige auk (vajadusel ka läbi kinnitatava detaili). Puhastage puuriauk puurimisjääkidest, liigutades puurvasarat 2-3 korda edasi-tagasi.
|
2. Keerake kruvi sisse TX otsaku või padruniga. Mõõtude 6,3 ja 7,5 mm puhul soovitatakse kasutada löökkruvikeerajat ning mõõtude 10,5 ja 16,5 mm puhul mutrikeerajat.
|
3. Montaaž on valmis.
|
Spetsifikatsioon
|
Materjal
|
Teras
|
Teras
|
|
Pinnatöötlus
|
Läikivaks tsingitud
|
CorrSeal
|
|
Korrosiooniklass
|
C1
|
C4
|
Tehnilised andmed
|
Art. nr
|
Mõõdud dk x L mm
|
D mm
|
Puuri Ø mm
|
Puurimis- sügavus* mm
|
Max detaili paksus* mm
|
Otsaku nr
|
Kogus pakendis
|
|
|
105255
|
7,5 × 42
|
12
|
6
|
45/-
|
7/-
|
TX30
|
100
|
|
|
105256
|
7,5 × 72
|
12
|
6
|
45/60
|
37/22
|
TX30
|
100
|
|
|
105257
|
7,5 × 92
|
12
|
6
|
45/60
|
57/42
|
TX30
|
100
|
|
|
105258
|
7,5 × 112
|
12
|
6
|
45/60
|
77/62
|
TX30
|
50
|
|
|
105259
|
7,5 × 132
|
12
|
6
|
45/60
|
97/82
|
TX30
|
50
|
|
|
105262
|
7,5 × 152
|
12
|
6
|
45/60
|
117/102
|
TX30
|
50
|
|
|
105263
|
7,5 × 172
|
12
|
6
|
45/60
|
137/122
|
TX30
|
50
|
|
|
105264
|
7,5 × 192
|
12
|
6
|
45/60
|
157/142
|
TX30
|
50
|
|
|
* soovitataval kinnitussügavusel betoonis
|
||||||||
Väikepakendid
|
Art. nr
|
Mõõdud Ø x L mm
|
D mm
|
Puuri Ø mm
|
Puurimis- sügavus* mm
|
Max detaili paksus* mm
|
Otsaku nr
|
Kogus pakendis
|
|
415800
|
7,5×72
|
12
|
6
|
45/60
|
37/22
|
TX30
|
8
|
|
415805
|
7,5×92
|
12
|
6
|
45/60
|
57/42
|
TX30
|
8
|
|
415810
|
7,5×112
|
12
|
6
|
45/60
|
77/62
|
TX30
|
5
|
|
* soovitataval kinnitussügavusel betoonis
|
|||||||
Soovitatavad kinnitussügavused *)
|
Materjal
|
Ø 7,5
|
Ø 6,3
|
||
|
Betoon
|
35/50 mm
|
25 mm
|
||
|
Tellis
|
50 mm
|
40 mm
|
||
|
Õõnesplokk
|
60 mm
|
50 mm
|
||
|
*) Puurimissügavus = kinnitussügavus + min 10 mm
|
||||
Praktiline kandevõime
|
Mõõdud mm Ø
|
Mont.- sügavus mm
|
Tõmbekoormus kg Betoon C20/25
|
Tõmbekoormus kg Õõnespaneel C60/75*
|
Ristkoormus kg Betoon C20/25
|
Ristkoormus kg Õõnespaneel C60/75*
|
Min serva kaugus Tõmbekoormus mm
|
Min serva kaugus Ristkoormus mm
|
Min omavaheline kaugus mm
|
Pingutus- moment** Nm
|
|
6,3
|
25
|
80
|
140
|
40
|
50
|
100
|
5
|
||
|
7,5
|
35
|
100
|
110
|
260
|
340
|
60
|
80
|
140
|
15
|
|
7,5
|
50
|
240
|
260
|
60
|
80
|
140
|
15
|
||
|
* Monteeritud otse üle kanali = elemendi min betooni paksus. Rakendatavad ohutustegurid vastavalt väljaandele Boverkets Allmänna Råd 1993:1, Typgodkännande av fästdon (Elamuameti üldised nõuanded 1993:1, kinnitusvahendite tüübikinnitused).
|
|||||||||
Arvutuslik kandevõime Eurokoodeksi järgi
|
Mõõdud mm
|
Mont.- sügavus mm
|
Tõmbekoormus Betoon C20/25 kN
|
Tõmbekoormus Õõnes- paneel C60/75* kN
|
Põikkoormus Betoon C20/25 kN
|
Põikkoormus Õõnes- paneel C60/75* kN
|
Min serva kaugus Tõmbekoormus mm
|
Min serva kaugus Põikkoormus mm
|
Min omavaheline kaugus mm
|
|
|
6,3
|
25
|
1,1
|
1,8
|
40
|
50
|
100
|
|||
|
7,5
|
35
|
1,3
|
1,5
|
3,4
|
4,5
|
60
|
80
|
140
|
|
|
7,5
|
50
|
3,2
|
3,4
|
60
|
80
|
140
|
|||
|
* Monteeritud otse üle kanali = elemendi min betooni paksus
|
|||||||||
